上海宜家商场热水系统改造项目
宜家太阳能热水系统改造方案
一． 原设计太阳能热水系统简述
1. 用水要求：50℃热水 28.46 t/d，热水进出水水温为 60/55℃。
2. 辅助热源：辅助热源为空气源热泵，系统配置 2 台空气源热泵，单台额定输入功率 12.5KW，最大输入功率 17KW，额定制热量 55.6KW，热水产量 1370L/h。共 25KW；

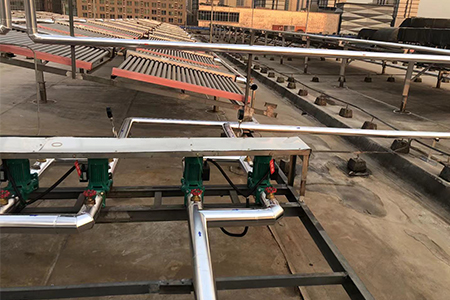

3. 集热模块：设有 FPC‐1200A 平板集热模块，每块集热模块面积为 2m2，共计 180 组平板集热模块，集热面积总计为 360m2。

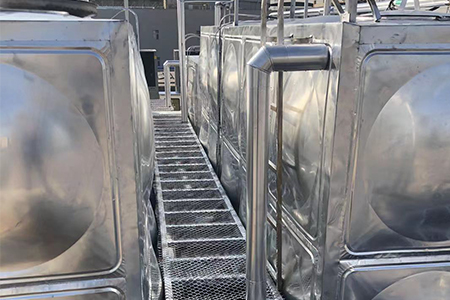

4. 太阳能储热水箱（集热水箱）：成品不锈钢保温水箱 12.5m3（4500mm*2000mm*1500mm）
5. 太阳能恒温水箱：成品不锈钢保温水箱 12.5m3（4500mm*2000mm*1500mm）
6. 采用机械循环：板换与太阳能集热器一次循环，板换与储热水箱（集热水箱）二次循环；储热水箱（集热水箱）与恒温水箱温差循环；热水供水加压入用水点，电磁阀控制热水回水。
7. 设有 9kw*2 的电加热器，供空气源热泵维修时启用，仅手动启动。
二． 商场热水改造简述：
1. 用水要求：60℃热水 40 t/d，最大时热水量为 8t/h，热水进出水水温为 60/55℃，耗热量约为411KW；

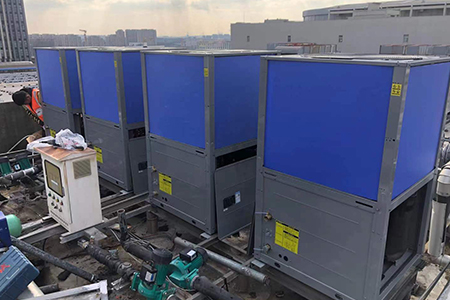

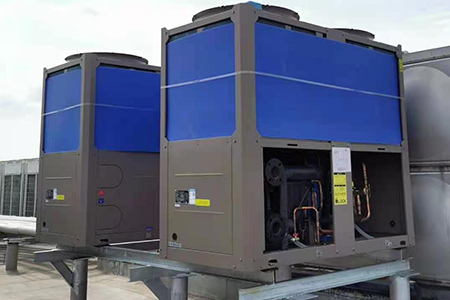

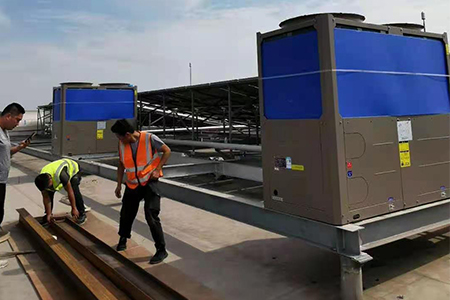

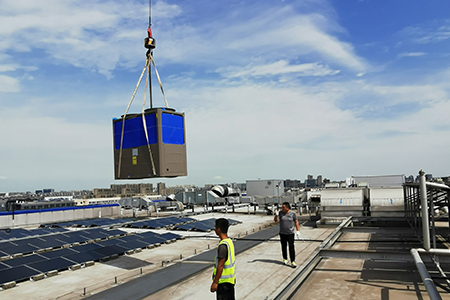

2. 辅助热源：要求新增 2 台热泵以满足最不利情况下，采用辅助热源提供所有商场所需热水。要求单台额定输入功率 50KW，额定制热量 150KW（按 COP=3 考虑），热水产量 2919L/h。热泵接入原有系统中，控制需符合宜家 BA 要求。

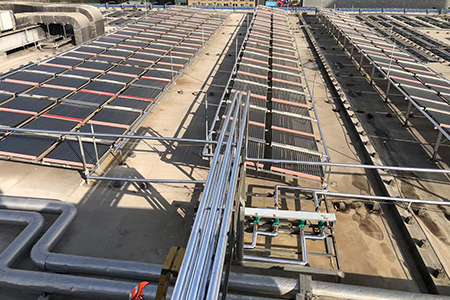

3. 集热模块：由于原设计屋面荷载限制，本期无法增加集热模块，仅更换损坏的平板集热模块。目前的 360m2 太阳能板按最不利考虑，可以供应约 60℃热水 17.63 t/d；

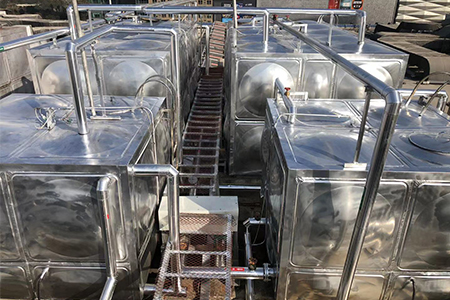

4. 太阳能储热水箱（集热水箱）：满足改造要求，暂不更新；
5. 太阳能恒温水箱：满足改造要求，暂不更新；

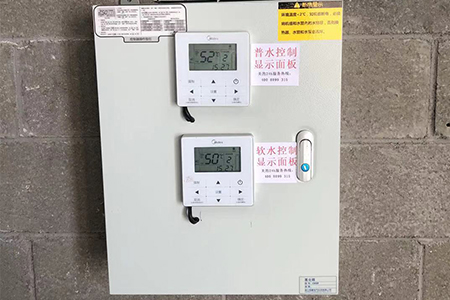

6. 取消板式换热器，调整控制逻辑，同时需满足宜家 BA 系统控制要求，具体如下：
T1 ——集热器端温度传感器
T2/H1——集热水箱水温水位传感器
T3/H2——恒温水箱水温水位传感器
T4 ——管道防冻传感器
集热温差循环: 当 T1 与 T2 温差≥8℃(可设定，一般为 5~10℃)时，集热循环泵 P8 启动，将集热器中热水同集热水箱中的热水进行热交换，当两者温差≤2℃(可设定，一般为 1~3℃)时，循环泵 P8 停止；
辅助加热：空气源热泵辅助加热采用电动阀控制，在设定时间内(可设定 00：00～23：59，建议在营业时间前后 1~2h)，若 T3<50℃(可根据实际情况调整)时，辅助开启；T3≥60℃(可根据实际情况调整)，辅助热源关闭；
防冻循环：冬季当 T4 中温度低于 5℃(可设定)时，集热循环泵 P8 开启进行循环，将水箱内热水打进集热器；当 T4 升高至 8℃时，系统控制关闭循环泵，防止循环管路冻堵（冬季使用）；
高温断续循环：当集热器温度高于 95℃，且仅高于水箱温度 T2 2～10℃范围内(可设定)时，集热循环泵 P8 每循环 10 分钟，停 20 分钟（防空晒炸管）；
自动补水：根据 H1 的补水水位设定控制电磁阀 DCF1 打开将水箱水补满,高水位设定关闭电磁阀;B 水箱与 A 水箱中间设连通管；当恒温水箱 H2 水位低于设定水位时，启动内循环泵 P3 将恒温水箱补满 ；
水箱间循环：当 T2‐T3>5℃(可设定)时，水箱间循环泵 P3 开启，将集热水箱中的热水打入恒温水箱，当 T2‐T3<2℃(可设定)时或 T3 到达设定温度(60℃)时，水箱间循环泵 P3 关闭，循环停止；
定时定温管道循环：在设定的时间段内，当用水管路水温 T6/T7 低于设定温度 5℃时，电磁阀 DCF4/DCF5 开启，管道循环泵 P6/P7 启动，将管道中的凉水压回水箱 B，水箱中 B 的储存热水进入管道，保证末端用水时打开即出热水，当用水路中的水温 T6/T7 到达设定温度时，电磁阀 DCF4/DCF5 关闭，供水泵 P6/P7 停止。
7. 电加热器：根据业主要求取消电加热器。
三． 配电系统简述：
1. 本次新增设备用电功率为 2x50(两用)+2x1.5(一用一备)=103kW，厂家提供成套电控柜，机电施工将电缆接至电控柜，其余由厂家完成。为避免大功率泵的启动冲击电流，要求厂家电控柜中的空气源热泵配电需采取软启动或变频措施。
2. 本次新增设备（热泵）电源引自商场地下一层变电所低压柜的备用抽屉回路；要求抽屉回路开关为 AC380V 250A 断路器 带消防分励脱扣(火灾时，具备消防切电功能)。配电回路电缆选用 WDZA‐0.6/1kV‐YJY‐4x150+1x70，电缆沿商场原有桥架敷设，至厂家电控柜附近后，穿镀锌钢管敷设至设备。具体路径可根据现场实际情况调整。电缆穿越防火分区及屋面时，需采取防火保护及防水封堵等措施。
3. 新增设备需采用接地干线与屋面接地干线电气连通；厂家电控柜配备 II 级试验型浪涌保护器；如厂家电控柜设置在屋面，要求厂家电控柜防护等级不低于 IP65，自带底座抬高+0.2m。如厂家电控柜不设置在屋面，需与商场运营方协商，根据现场楼层配电间实际情况，确定电控柜设置位置。

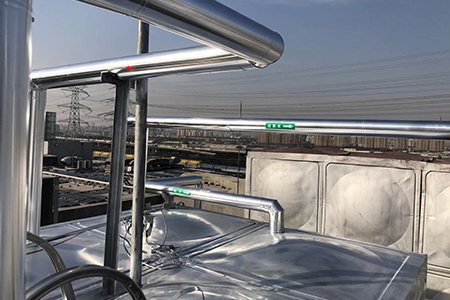

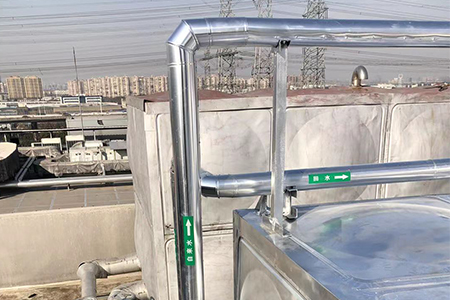

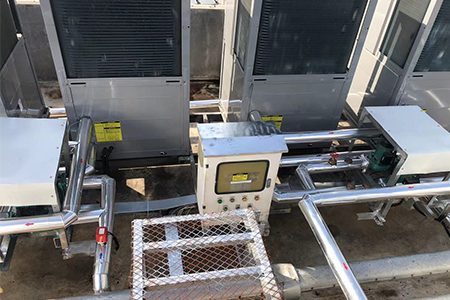

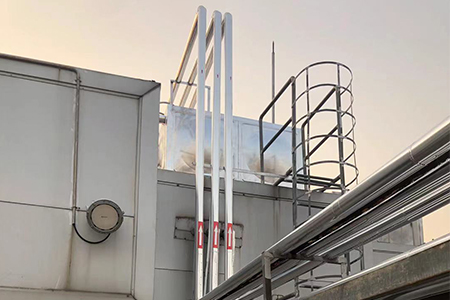

取消原有空气能热泵机组，更换新空气能热泵，管道选用304不锈钢管道，原有太阳能热水工程系统不变、原有热水水箱不变。
